【保全担当者向け】ディストリビューター（信号分配器）とは？故障原因・点検方法・寿命まで解説

結論｜ディストリビューターで最も多いトラブル

現場で発生するトラブルの約8割は次の4つです。

まずは

①電源確認
②入力信号確認
③出力確認

の順で点検すると効率的に原因を切り分けられます。

しかし、

• 信号が正常に伝わらない
• PLCの表示値がずれる
• ノイズで測定値が変動する
• ディストリビューターの故障か判断できない

と悩んだことはありませんか？

ディストリビューター（信号分配器）は、1つのアナログ信号を複数の機器へ安全に分配するための重要な計装機器です。

実際の現場では、

• 出力張り付き
• 絶縁劣化
• ノイズ障害
• 電源トラブル

などが原因で設備停止につながることもあります。

下記は実際にあった失敗事例と対策です。

事例	発生した症状	原因	対応内容	復旧時間
PLCの値が突然0%になった	PLC表示が0%、警報発生	ディストリビューター電源断	24V電源を復旧	約10分
PLCは正常だが記録計だけ値が低い	記録計表示のみ異常	出力端子の接触不良	端子増し締め実施	約5分
雨の日だけ信号が変動する	測定値が不安定になる	結露による絶縁低下	盤内ヒーター設置	約1時間
モータ起動時に値が乱れる	PLC値が大きく変動	ノイズ混入	配線ルート変更・シールド強化	約2時間
出力値が徐々にずれる	実測値と表示値に誤差	電子部品の経年劣化	本体交換	約30分
出力が20mA固定になった	PLCが常時100%表示	出力回路故障	ディストリビューター交換	約30分
出力が4mA固定になった	PLCが常時0%表示	入力断線または内部故障	配線修理・本体交換	約30分
雷の後に通信異常が発生	信号が不安定	サージによる絶縁回路損傷	本体交換・避雷器設置	約1時間

本記事では、ディストリビューターの仕組みから選定方法、配線時の注意点、故障診断、更新時期まで、現場保全担当者が実務で使える知識をわかりやすく解説します。

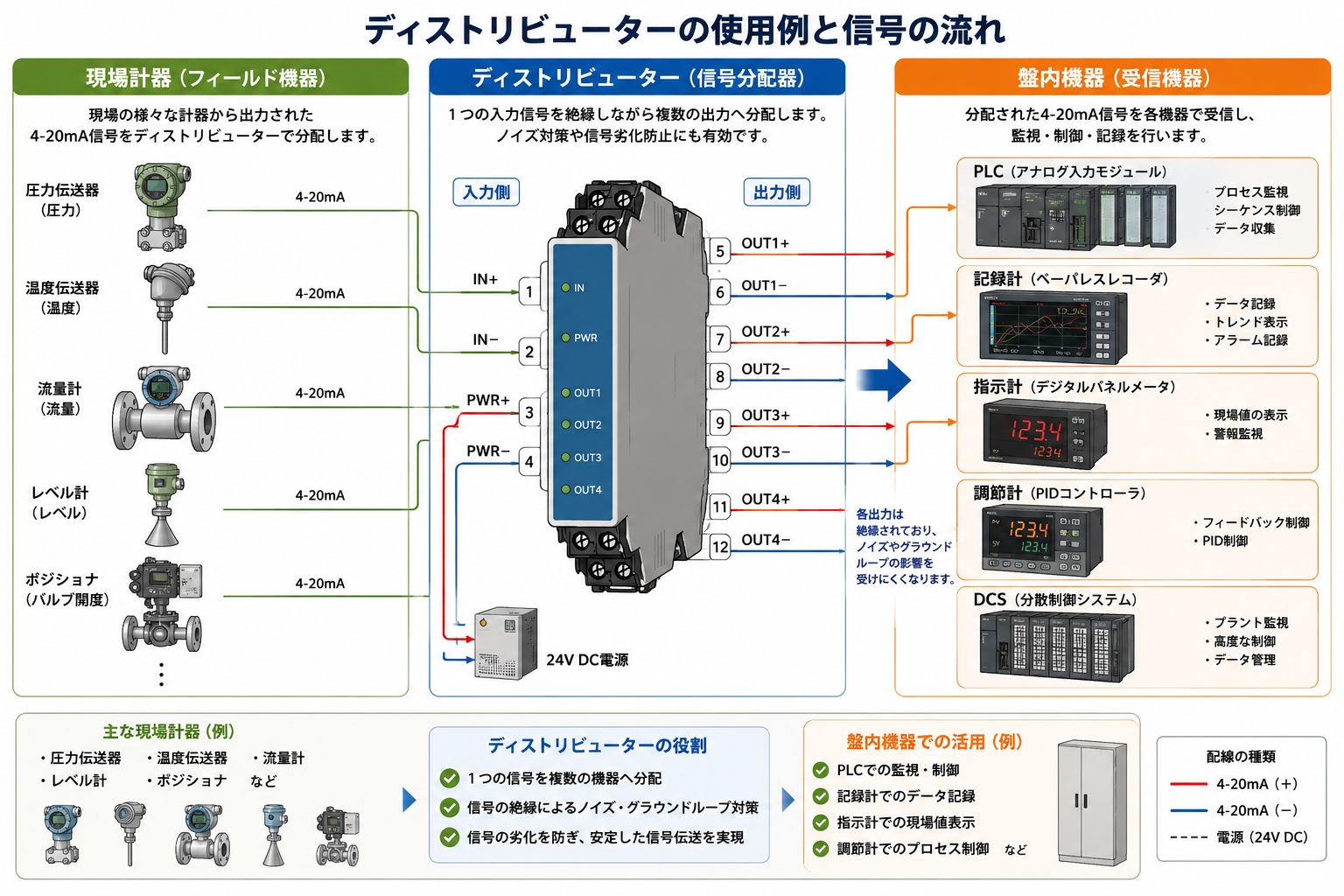

1 ディストリビューター（信号分配器）とは？初心者向けにわかりやすく解説

ディストリビューター（信号分配器）は、1系統のアナログ信号（4-20mA、1-5Vなど）を複数の機器へ安全に分配するための計装機器です。

例えば、現場では圧力計や流量計の信号をPLCと記録計の両方で利用したいケースがあります。このような場合、単純な並列接続では信号誤差や機器への負荷が発生することがあり、ディストリビューターが使用されます。
ディストリビューターには電流信号を分配するタイプや電圧信号を出力するタイプがあります。
主な用途は、

• PLCと記録計の同時接続
• 制御系と監視系の分離
• ノイズ対策
• 信号品質の維持

などです。

ディストリビューターとアイソレータの違い

現場では、

「分配もしたい」/「絶縁もしたい」と言うケースが多く、
絶縁型ディストリビューターが主流です。

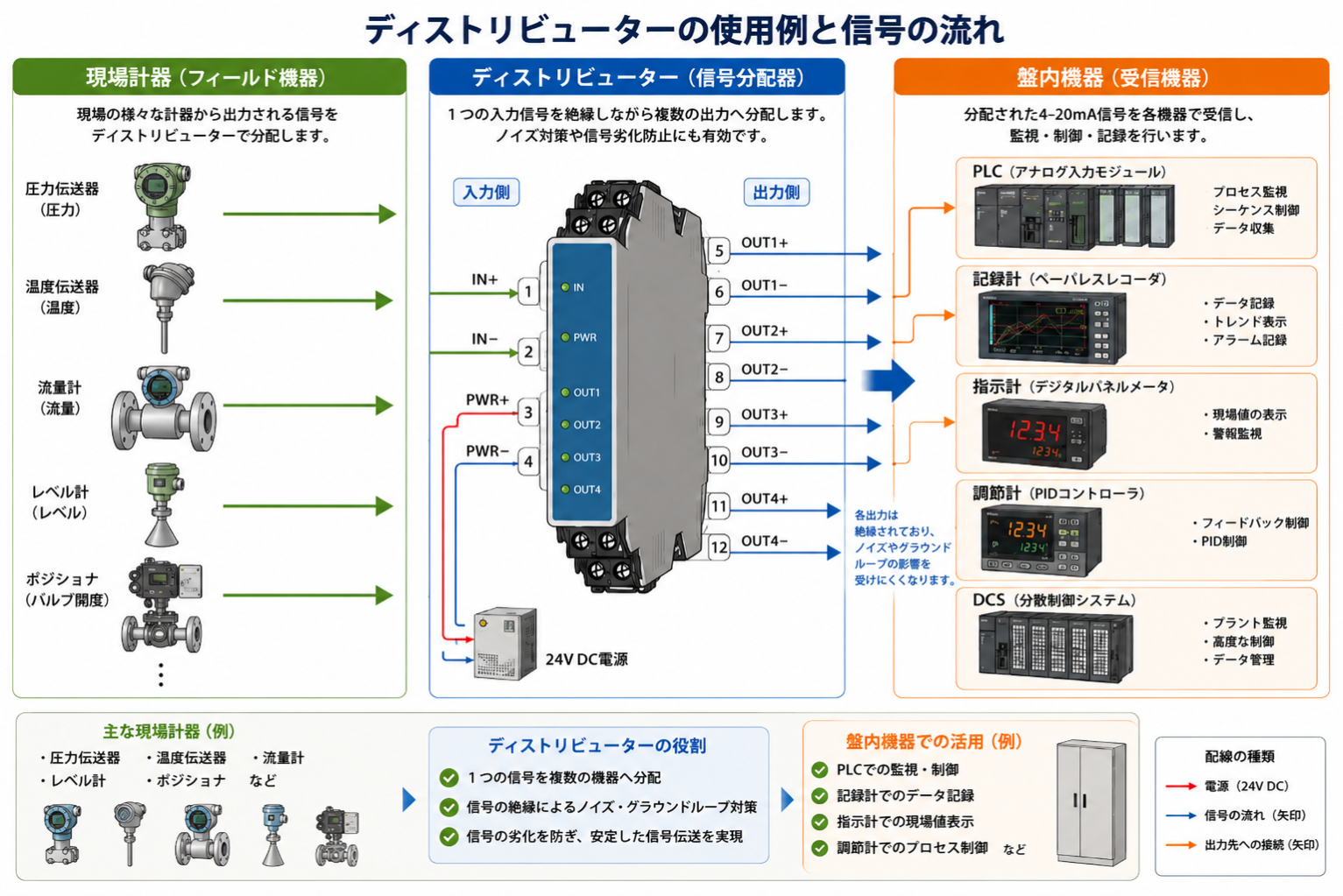

2 . ディストリビューターの構造と動作原理

ディストリビューター（信号分配器）は、1系統のアナログ信号を複数の機器へ安定して分配するための計装機器です。

例えば、圧力伝送器の4-20mA信号をPLCと記録計の両方で利用したい場合、単純な並列接続では信号誤差や機器への負荷が発生することがあります。

このような問題を防ぎ、信号品質を維持するためにディストリビューターが使用されます。

2.1 主要構成部品

ディストリビューターは主に以下の部品で構成されています。

構成部品	役割
入力端子	4-20mAや1-5Vなどの計装信号を受け取る
電源部	外部24V DCまたはループ給電により装置を動作させる
出力端子	分配した信号をPLCや記録計へ出力する
絶縁回路	ノイズやグラウンドループの影響を防ぐ
調整部	出力レンジや動作設定を調整する
表示部	電源状態や故障状態をLEDで表示する



2.2 動作原理

ディストリビューターにはいくつかの方式があります。

• 電流分配型

4-20mA信号を内部回路で受け取り、複数の出力へ同じ信号を再生成して送ります。
受信機側の入力インピーダンスの影響を受けにくいため、
PLCや記録計を複数接続する場合によく使用されます。

• 絶縁型

入力と出力を電気的に絶縁するタイプです。

グラウンドループによる誤動作や雷サージの影響を低減できるため、工場やプラント設備で広く採用されています。

3. 現場でよくある設置例

ディストリビューターは主に制御盤や計装盤内に設置されます。

• 制御盤内（DINレール設置）

最も一般的な設置方法です。
PLCやI/Oモジュールの近くに配置することで配線距離を短くし、
ノイズの影響を受けにくくなります。

特にインバータや大容量モータの近くではノイズ障害が発生しやすいため、
可能な限り距離を確保することが重要です。

• I/Oラック周辺

複数のディストリビューターを使用する場合は、電源容量の確認が必要です。
24V電源の許容電流を超えると動作不良や誤動作の原因となるため、
事前に消費電流を計算しておきましょう。

• 屋外設備やフィールド端子台

屋外や高湿度環境では結露や腐食による故障リスクがあります。

そのため、

1. 防湿対策
2. シーリング処理
3. 盤内ヒーター設置
4. IP等級の確認

などの対策が推奨されます。

特に沿岸部や薬品工場では端子腐食による接触不良が発生しやすいため、定期点検が重要です。

4. 定期点検のポイント

ディストリビューターは可動部のない電子機器ですが、経年劣化や周囲環境の影響によって故障することがあります。

故障するとPLCや記録計へ正しい信号が送れなくなり、設備の誤動作や監視異常につながるため、定期的な点検が重要です。

4.1 電源電圧の確認

まず電源端子に印加されている電圧を測定します。

一般的な24V DC電源の場合は、23～25V程度の範囲に収まっていることを確認しましょう。

電圧が低下している場合は、

• 電源ユニットの劣化
• 配線抵抗の増加
• 端子の緩み

などが考えられます。

4.2 入力信号の確認

センサや伝送器から入力される4-20mAまたは1-5V信号を測定します。

可能であれば、

• ゼロ点付近
• フルスケール付近

の両方で確認すると異常を発見しやすくなります。

4.3 出力信号の整合性確認

ループカレントソースや信号発生器を使用し、模擬信号を入力します。

各出力が入力値に対して正常に追従しているか確認しましょう。

目安として、

• 4-20mA信号：±0.1mA以内
• 1-5V信号：±0.02V以内

であれば正常と判断できます。

4.4 絶縁状態の確認

絶縁型ディストリビューターでは、入力・出力間の絶縁性能も重要な点検項目です。

500Vメガーを使用し、

• 入力－出力間
• 入力－筐体間

の絶縁抵抗を測定します。

一般的には100MΩ以上が目安ですが、メーカー仕様を優先してください。

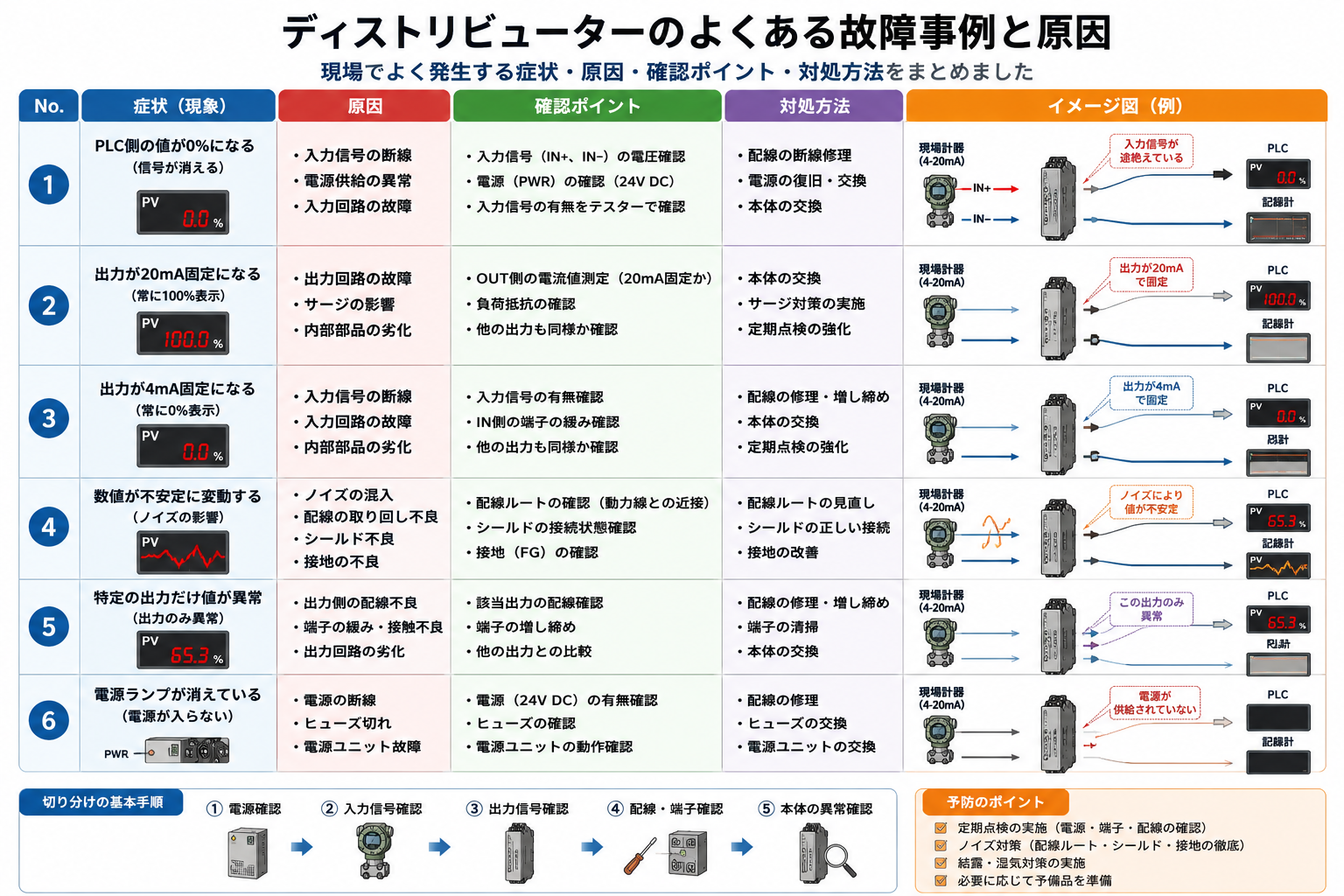

5. よくある故障事例と原因

ディストリビューター（信号分配器）の故障は突然発生するように見えますが、実際には経年劣化や設置環境の影響によって徐々に進行しているケースが少なくありません。

ここでは、現場でよく発生するトラブルとその原因、確認ポイントを解説します。

① 出力が最大値または最小値に張り付く

症状

PLCや記録計の表示値が常に100％または0％付近を示し、実際の設備状態と一致しない。

主な原因

• 出力負荷の過大
• 電源電圧不足
• 出力回路の故障
• 配線の断線や接触不良

確認ポイント

まず電源電圧を測定し、24V DCが正常に供給されているか確認します。

次に、入力信号と出力信号を測定し、ディストリビューター内部で異常が発生していないか確認しましょう。

② 出力値が徐々にずれる

症状

以前は正常だった測定値が少しずつ変化し、実際の値と誤差が大きくなる。

主な原因

• 温度変化によるドリフト
• 電子部品の経年劣化
• 端子の接触不良
• 電源品質の低下

確認ポイント

ゼロ点付近とフルスケール付近の両方で入力・出力信号を測定します。

端子の増し締めや接点清掃を行うことで改善する場合もあります。

③ 絶縁性能が低下する

症状

信号が不安定になる、誤警報が発生する、ノイズの影響を受けやすくなる。

主な原因

• 結露
• 塩害
• 腐食
• 雷サージ
• 高湿度環境

確認ポイント

500Vメガーを使用して絶縁抵抗を測定します。
特に屋外設備や沿岸部では、端子や基板の腐食が発生しやすいため注意が必要です。

④ ノイズによる誤動作

症状

PLCの表示値が突然変動する、記録計の値が不安定になる。

主な原因

• インバータからのノイズ
• 大容量モータの起動電流
• 接地不良
• グラウンドループの発生
• シールド処理不良

確認ポイント

インバータや動力ケーブルと信号線が近接していないか確認します。
また、接地方法を見直すことで改善するケースも多くあります。

⑤ 電源LEDが点灯しない

症状

ディストリビューターが動作せず、すべての出力信号が停止する。

主な原因

• 24V電源の停止
• ヒューズ断線
• 端子の緩み
• 内部回路の故障

確認ポイント

最初に電源端子の電圧を測定します。

24Vが正常に供給されているにもかかわらずLEDが点灯しない場合は、本体故障の可能性が高いため交換を検討しましょう。

番外編：現場で最も多い故障原因

実際の保全現場では、ディストリビューター本体の故障よりも、

• 端子の接触不良
• 電源トラブル
• 結露による絶縁低下
• ノイズ障害

が原因となるケースが多く見られます。

異常が発生した場合は、まず「電源 → 入力信号 → 出力信号 → 配線」の順で確認すると効率的に原因を切り分けることができます。



6. トラブル発生時の切り分け手順

異常が発生した場合は、次の手順で原因を特定します。

① 症状の確認
異常発生条件や再現性を確認し、記録を残します。

②安全確保
ブレーカーＯＦＦを実施し、安全を確保します。

③ 入力信号を模擬する
ループカレントソースを使用し、4mA・12mA・20mAなどの模擬信号を入力します。

④ 出力を個別に確認する
各出力を1系統ずつ切り離し、異常箇所を特定します。

⑤ 予備機で交換試験を行う
予備品と交換して症状が消える場合は、本体故障の可能性が高くなります。

⑥ 修理または交換
原因を特定した後、修理または交換を実施し、結果を記録します。

7. 更新・交換の目安

ディストリビューターの寿命は使用環境によって異なります。

一般的な工場環境では5～10年程度が交換目安です。

ただし、

• 高温環境
• 高湿度環境
• 腐食性ガス環境
• 振動の多い設備

では寿命が短くなる傾向があります。

交換を検討すべき症状

• 出力誤差が頻発する
• 絶縁抵抗が低下している
• 本体が異常発熱している
• LED表示が不安定
• メーカー推奨寿命を超過

ディストリビューターの寿命は何年？

一般的な交換目安は以下です。

次の症状があれば早期交換を検討しましょう。

• 出力誤差が増加
• 絶縁抵抗低下
• 発熱
• LED異常
• 生産終了品

8. 初心者がやりがちなミス

よくあるミス	発生する問題	対策
入力端子と電源端子の誤接続	機器故障や信号異常の原因になる	作業前に配線図を確認し、必ず電源を遮断してから作業する
負荷抵抗の計算忘れ	4-20mA回路が正常に動作しない	設計段階で負荷抵抗を計算し、機器仕様に対して余裕を持たせる
接地の二重化	グラウンドループによるノイズや誤動作が発生する	接地点を統一し、接地方針を明確にする
端子の締付不足	振動による接触不良や信号断が発生する	メーカー指定トルクで締付を行い、定期的に増し締めを実施する
結露対策不足	絶縁低下や基板腐食による故障が発生する	盤内ヒーターや防湿対策を実施し、結露を防止する





９．現場で使えるディストリビューター点検チェックリスト

現場で最も多い故障原因ランキング

順位	故障原因	発生頻度
1位	端子の緩み・接触不良	★★★★★
2位	電源トラブル（24V異常）	★★★★★
3位	結露・腐食	★★★★☆
4位	ノイズ障害	★★★★☆
5位	本体内部の電子部品劣化	★★★☆☆
6位	雷サージ	★★☆☆☆

月例点検チェックリスト

---

年次点検チェックリスト

---

保全担当者向けワンポイント



10. まとめ

ディストリビューター（信号分配器）は、1つの計装信号を複数の機器へ安定して分配するための重要な機器です。

PLCと記録計を同時に接続したい場合や、監視系と制御系を分離したい場合など、多くの工場やプラントで利用されています。

特に4-20mA信号回路では、単純な並列接続による信号誤差や負荷増加を防ぐため、ディストリビューターの導入が有効です。

選定時は以下のポイントを確認しましょう。

• 入力信号形式（4-20mA、1-5Vなど）
• 絶縁機能の有無
• 出力点数
• 負荷抵抗の上限
• 電源方式（外部電源・ループ給電）
• 精度や応答速度

また、定期点検では次の項目を確認することで故障を未然に防ぐことができます。

• 電源電圧
• 入力信号
• 出力信号の整合性
• 絶縁抵抗
• 端子の締付状態

故障時は、

「安全確保 → 入力信号確認 → 出力確認 → 予備機交換」

の順で切り分けを行うと、効率的に原因を特定できます。

ディストリビューターは目立たない機器ですが、故障すると設備監視や制御に大きな影響を与えます。日常点検と計画的な更新によって、安定した設備運用を維持しましょう。

FAQ｜ディストリビューターに関するよくある質問

Q1. ディストリビューターとアイソレータの違いは何ですか？

ディストリビューターは信号を複数系統へ分配することが主な目的です。

一方、アイソレータは入力と出力を電気的に絶縁し、ノイズやグラウンドループの影響を防ぐことを目的としています。

最近では、信号分配と絶縁の両方の機能を持つ製品も多く使用されています。

Q2. 4-20mA信号を複数のPLCへ接続できますか？

可能です。

ただし、単純な並列接続では信号誤差や負荷超過が発生する場合があります。

複数のPLCや記録計へ接続する場合は、ディストリビューターを使用するのが一般的です。

Q3. ループ給電タイプでも複数出力は可能ですか？

可能ですが、出力点数や接続機器の負荷によって制限があります。

多くの機器へ信号を分配する場合は、外部24V電源を使用するタイプの方が安定した運用が可能です。

Q4. 出力誤差が±0.5mAあります。交換した方が良いですか？

重要な制御回路で使用している場合は、交換や点検を検討した方がよいでしょう。

一般的には±0.1～0.2mA程度に収まることが望ましく、±0.5mAの誤差は異常の兆候である可能性があります。

Q5. 絶縁抵抗はどのくらいあれば正常ですか？

一般的には500Vメガーで100MΩ以上が目安です。

ただし、メーカー仕様や設置環境によって基準が異なるため、必ず取扱説明書の基準値を確認してください。

Q6. 屋外でも使用できますか？

屋外設置は可能ですが、製品のIP等級や耐環境性能を確認する必要があります。

また、

• 防水対策
• 防塵対策
• 結露対策
• 防腐処理

を実施することで故障リスクを低減できます。

Q7. ディストリビューターの寿命は何年くらいですか？

一般的な工場環境では5～10年程度が目安です。

ただし、高温・高湿・腐食性ガス環境では寿命が短くなることがあります。

定期点検で異常が見つかった場合は、計画的な更新を検討しましょう。

Q8. 故障した場合は修理できますか？

メーカーによって対応が異なります。

電子部品レベルでの修理が難しい機種も多いため、実際には本体交換で対応するケースが一般的です。

重要設備では予備品を常備しておくことをおすすめします。
