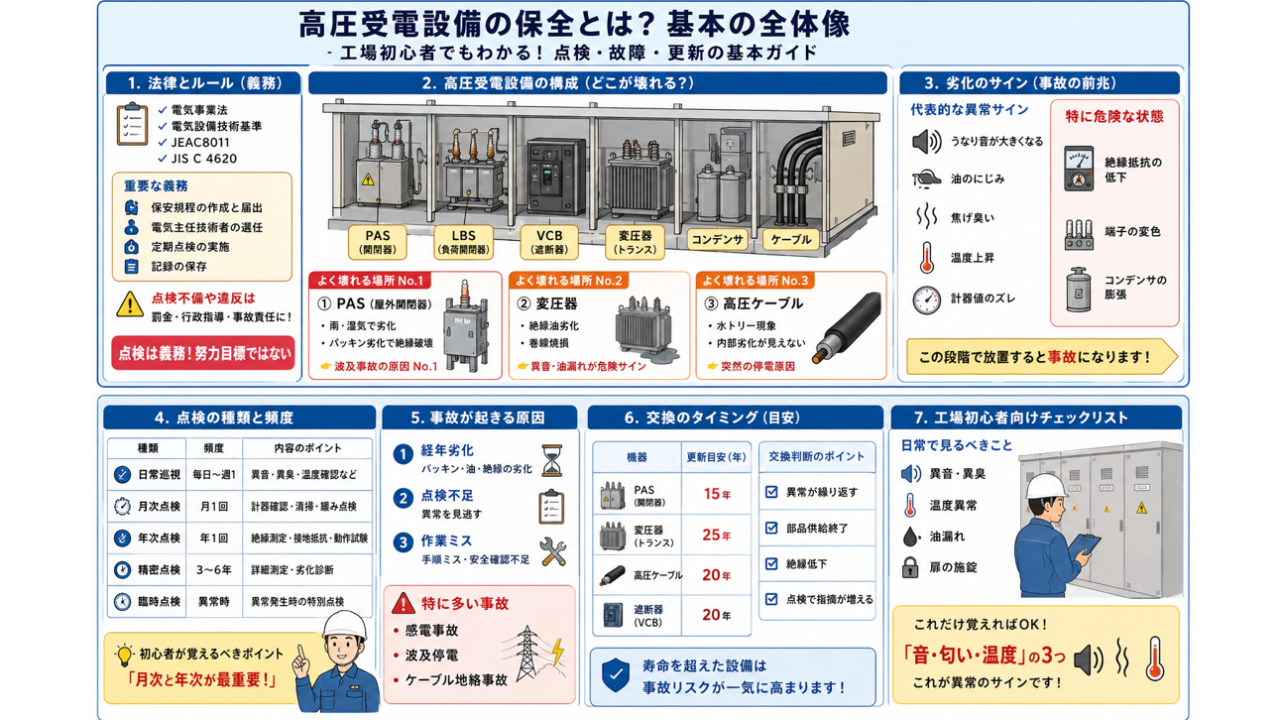

高圧受電設備の保全とは？点検・故障原因・更新目安を現場目線で完全解説

結論

高圧受電設備の保全は「法律義務」であり、事故防止のために“点検＋更新判断”が必須です。

■ はじめに

工場・ビル・病院などで使われる高圧受電設備（キュービクル）は、
電気を安定して供給するための重要な設備です。

しかし、この設備は故障すると即「停電・生産停止・事故」につながるため、
定期的な保全が欠かせません。

本記事では、現場で特に重要な以下を解説します。

• 高圧受電設備の保全とは何か
• どこを点検すべきか
• よくある故障原因
• 更新の目安
• 実際の事故リスク



【基礎】：高圧受電設備の保全とは？（法律とルール）

高圧受電設備の保全は、単なる「メンテナンス」ではなく、法律で義務付けられています。

■ 根拠となる法律

主に以下が基準になります。

• 電気事業法
• 電気設備技術基準
• JEAC8011（高圧受電設備規程）
• JIS C 4620（キュービクル規格）



■ 重要な義務（現場で重要）

• 保安規程の作成と届出
• 電気主任技術者の選任
• 定期点検の実施
• 記録の保存



■ 罰則もある

点検不備や違反があると、

• 罰金
• 行政指導
• 最悪は事故責任

につながります。

👉 「点検は義務」であり「努力目標ではない」のが重要です。

高圧受電設備（キュービクルなど）は、工場やビルが電力会社から電気を「高い電圧で受け取って、自分で使える電圧に変えるための設備」です。

この設備はとても重要で、もし故障すると…

• 工場が止まる
• ビル全体が停電する
• 最悪の場合、火災や感電事故が起きる

という大きなリスクがあります。

そこで国はこの設備を「自家用電気工作物」として扱い、法律で管理しています。

このルールが、いわゆる**電気事業法（でんきじぎょうほう）**です。
つまり保全が義務な理由はこれです

👉 「危険性が高い重要設備だから、勝手に放置してはいけない」

設備を常に安全な状態で維持しなければなりません。
保安規程の作成、点検計画や事故対応方法を定めた保安規程を作成し届け出る必要があります。

これらを怠った場合、罰則の対象になる可能性があります。

【事故・劣化】高圧受電設備の構成（どこが壊れる？）

高圧受電設備とは、電力会社から供給される6,600Vの高圧電力を受電し、施設内で利用できる100V・200Vなどの低圧へ変換する設備です。

一般的には金属製の箱に機器が収納された「キュービクル」が採用されています。

■ 主な構成機器

• PAS（気中負荷開閉器）
• VCB（真空遮断器）
• LBS（高圧負荷開閉器）
• DS（断路器）
• VT・CT（計器用変成器）
• ZCT（零相変流器）
• 変圧器（トランス）
• 高圧ケーブル
• 進相コンデンサ
• 避雷器

これらの設備のいずれかが故障すると、施設全体が停電する可能性があります。

■ よく壊れる場所ランキング

劣化のサイン（事故の前兆）

高圧設備の事故は「突然」ではありません。

必ず前兆があります。

■ 高圧受電設備 機器別 劣化・故障一覧表



設備名	主な役割	劣化・故障症状	危険ポイント・補足
PAS（屋外開閉器）	電力会社との責任分界点に 設置される開閉器	・ケースパッキン劣化・雨水浸入・絶縁低下	設置から15年以上で波及事故リスクが高い → 最重要監視設備
変圧器（トランス）	高圧電力を低圧へ変換	・異常なうなり音・油漏れ・油面低下・異常発熱	絶縁劣化や内部損傷のサイン → 火災リスクあり
高圧コンデンサ	力率改善・電力品質の安定化	・ケース膨張・油漏れ・異臭	内部絶縁破壊の前兆 → 破裂・発煙リスク
高圧ケーブル	電力を設備間で送電	・絶縁抵抗低下・端末部変色・白化現象	水トリー現象で内部劣化 → 突然の停電原因（外観で判断困難）
VCB（真空遮断器）	短絡・事故電流の遮断	・接点摩耗・動作不良・機構部劣化	遮断不能＝重大事故 → 保護機能喪失リスク
キュービクル本体	全機器を収納・保護する筐体	・サビ発生・雨水浸入・結露・小動物侵入	絶縁不良・短絡事故の間接要因 → 全設備に波及する重大リスク（見落とし多い）



■ 代表的な異常サイン

• うなり音が大きくなる
• 油のにじみ
• 焦げ臭い
• 温度上昇
• 計器値のズレ



■ 特に危険な状態

• 絶縁抵抗の低下
• 端子の変色
• コンデンサの膨張

👉 この段階で放置すると事故になります

【点検・更新】高圧受電設備の点検周期

高圧設備の点検は1種類ではありません。

■ 高圧受電設備の点検周期一覧表

点検区分	頻度	主な点検内容	ポイント・目的
日常巡視	毎日～週1回	・異音・異臭・漏油・表示灯確認・外観異常	異常の早期発見が目的 → 重大事故の予兆をつかむ重要工程
月次点検	月1回	・電流値測定・電圧値確認・力率確認 ・各機器外観点検・接地状態確認	運転状態の把握と軽微異常の発見 → データ監視中心の点検
年次点検（法定点検）	年1回（停電点検）	・絶縁抵抗測定・接地抵抗測定・保護継電器試験 ・遮断器動作試験・ケーブル端末点検	法令に基づく重要点検 → 停電して安全性を総合確認
精密点検	3～6年に1回	・分解整備・絶縁油試験・部品交換	経年劣化対策の本格保全 → 延命・更新判断の基準となる



■ 補足（重要ポイント）

• 点検は「日常 → 月次 → 年次 → 精密」の階層構造になっている
• 日常点検は“異常の早期発見”、年次点検は“安全性の法的確認”
• 精密点検は“延命 or 更新判断”に直結する重要工程



■ 初心者が覚えるべきポイント

👉 「月次と年次が最重要」

特に年次点検では

• 絶縁測定
• 接地抵抗
• 動作試験

を実施します。

【点検・更新】 高圧受電設備における波及事故と原因

■ 波及事故とは？

波及事故とは、自社の高圧受電設備の故障がきっかけとなり、電力会社の配電系統へ影響を与え、周辺の施設まで停電させてしまう重大事故のことです。

単なる自社トラブルではなく、社会全体へ影響が広がる事故である点が大きな特徴です。

■ 代表的な波及事故の原因

特に波及事故につながりやすい代表例は以下の通りです。

■ 波及事故による主な影響

波及事故が発生すると、企業活動だけでなく社会的信用にも大きな影響を与えます。

• 生産ラインの停止
• 取引先への納期遅延
• 社会的信用の低下
• 損害賠償リスクの発生



■ 現場事故の主な原因（3分類）

高圧設備事故の多くは、以下の3つに分類できます。

区分	内容	具体例
① 経年劣化	設備の老朽化による性能低下	パッキン劣化、絶縁油劣化、絶縁破壊
② 点検不足	異常の見逃し	異音・漏油・発熱の見落とし
③ 作業ミス	人為的な操作ミス	手順違反、安全確認不足、誤操作



■ 特に多い重大事故

現場で特に頻発し、かつ重大化しやすい事故は以下です。

• 感電事故（作業ミス・絶縁不良、大丈夫と思って充電部分に近づく）
• 波及停電事故（PAS・ケーブル起因）
• 高圧ケーブル地絡事故（内部劣化起因）
• 水トリーによる地絡

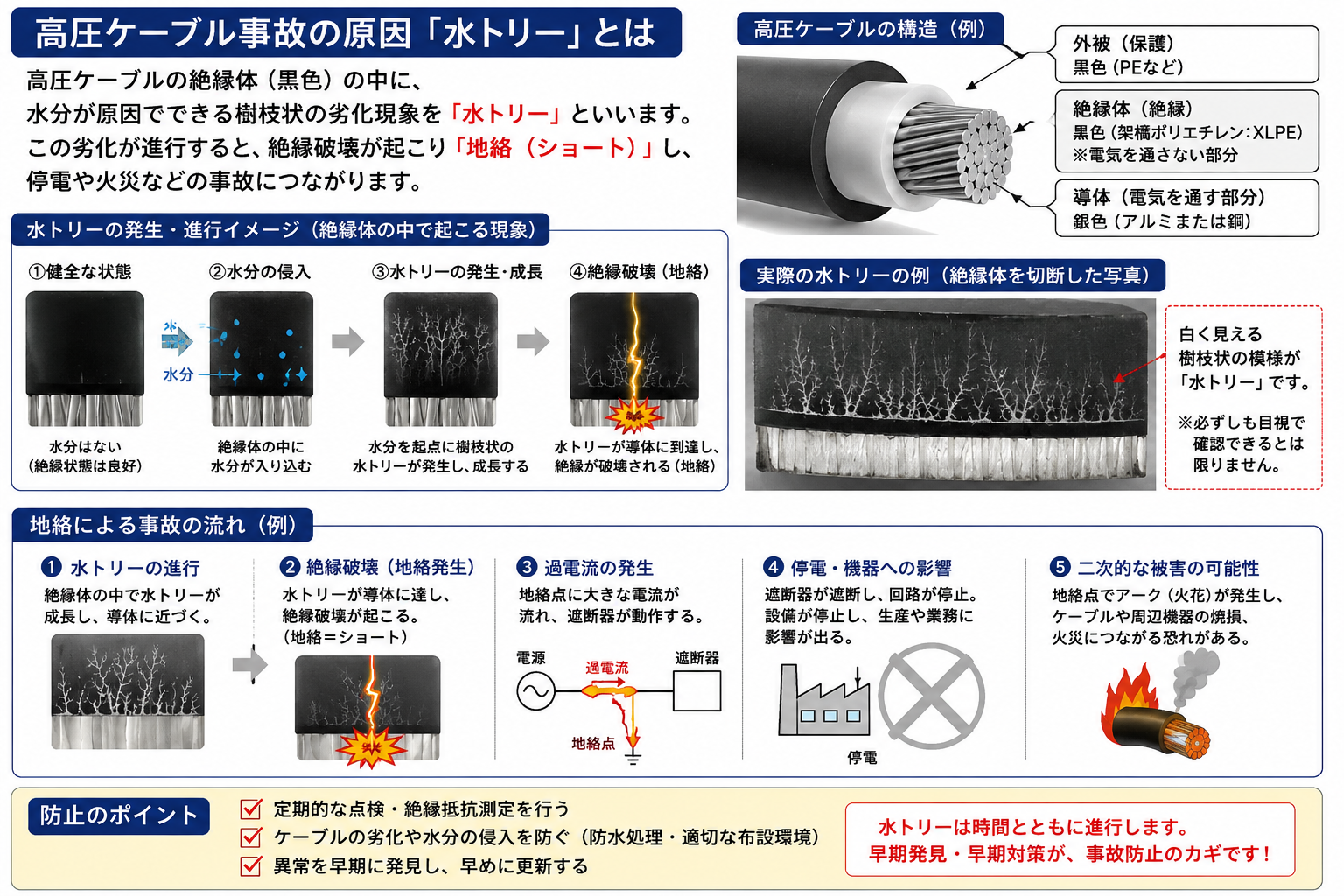

高圧ケーブル事故の原因「水トリー」とは？

近年増加している重大事故の原因の一つが水トリー現象です。

水分と電界の影響により、ケーブル絶縁体内部に樹枝状の劣化（トリー）が発生し、徐々に絶縁性能が低下していきます。

特徴	内容
外観では分からない	表面に異常が出にくい
測定でも発見困難	絶縁抵抗値だけでは検出しにくい
突然故障する	前兆なしで地絡・停電に発展



■ 特に注意すべき経過年数

高圧ケーブルは以下の年数でリスクが急増します。

• 設置後15年～20年以上

この時期は内部劣化が進行している可能性が高く、計画的な更新や精密診断が重要です。

• 波及事故は「社会インフラに影響する重大事故」
• 主因は「PAS・ケーブル・変圧器」
• 現場事故は「劣化・点検不足・作業ミス」の3つ
• 水トリーは「見えないまま進行する最も危険な劣化」





【点検・更新】 高圧受電設備の寿命と更新判断の考え方

高圧受電設備にはそれぞれ設計寿命があり、一定年数を超えると故障リスクが急激に上昇します。

ただし重要なのは「年数だけで判断しない」ことです。
実際の現場では、劣化症状や点検結果を組み合わせて更新判断を行います。

■ 設備別の更新目安（一般的な目安）

設備	更新目安	主な劣化リスク
PAS（屋外開閉器）	約15年	絶縁劣化・雨水浸入・波及事故リスク増大
変圧器（トランス）	約25年	絶縁油劣化・異音・発熱・火災リスク
高圧ケーブル	約20年	水トリー・絶縁破壊・地絡事故
VCB（真空遮断器）	約20年	接点摩耗・動作不良・保護機能低下



■ 交換判断のポイント（年数より重要）

設備更新は「年数」だけでなく、以下の兆候が重なった場合に検討されます。

■ 交換判断の代表例

• 同じ異常が繰り返し発生する
• 部品供給が終了している
• 絶縁抵抗値の低下が進行している
• 点検時の指摘事項が増えている

👉 これらは「故障前のサイン」として非常に重要です。

■ 工場初心者向け：最低限のチェックポイント

現場経験が浅い場合でも、日常で確認すべきポイントは限られています。

■ 日常で見るべき項目

• 異音（うなり音・破裂音など）
• 異臭（焦げ臭・オゾン臭）
• 温度異常（機器の過熱）
• 扉の施錠状態（キュービクル管理）

■ 覚えるべき最重要ポイント

👉 「音・匂い・温度」

この3つは、高圧設備の異常を示す最も基本的なサインです。

【点検・更新】現場で使える高圧受電設備チェックリスト

高圧受電設備の保全では、「異常を早期に発見できるか」が最も重要です。
ここでは、現場でそのまま使える簡易チェックリストを点検区分ごとに整理します。

■ 日常巡視チェックリスト（毎日～週1回）

日常巡視は、波及事故の予兆をいち早く察知するための最重要工程です。

■ 点検項目

• □ 異音なし（うなり音・破裂音など）
• □ 異臭なし（焦げ臭・オゾン臭）
• □ 漏油なし（変圧器・コンデンサ）
• □ 表示灯の状態正常
• □ 可燃物の放置なし
• □ 扉の施錠状態良好

👉 ポイント：
「音・匂い・見た目」の異常確認が中心

■ 月次点検チェックリスト（月1回）

次点検は、設備の運転状態を数値と目視で確認する工程です。

■ 点検項目

• □ PAS（屋外開閉器）異常なし
• □ VCB（真空遮断器）異常なし
• □ 変圧器異常なし（異音・発熱・漏油）
• □ コンデンサ膨張なし・異常なし
• □ 接地線の状態良好

👉 ポイント：
「設備単体の異常＋運転状態の安定性確認」

■ 年次点検チェックリスト（停電点検・法定点検）

年次点検は、設備の安全性を総合的に確認する最重要点検です。

■ 点検項目

• □ 絶縁抵抗測定の実施
• □ 接地抵抗測定の実施
• □ 保護継電器試験の実施
• □ VCB動作試験の実施
• □ 高圧ケーブル端末点検の実施

👉 ポイント：
「電気を止めて行う安全性確認（法定レベルの点検）」

■ （重要ポイント）

• 日常巡視は「異常の早期発見（波及事故防止）」
• 月次点検は「運転状態の数値管理」
• 年次点検は「法定レベルの安全確認」
• すべての基本は「異音・異臭・漏油の早期発見」







■ まとめ

高圧受電設備の保全で重要なのは次の5つです。

• 法令に基づく点検
• 機器ごとの劣化理解
• 異常サインの早期発見
• 定期点検の確実な実施
• 計画的な更新



■ 最後に

高圧受電設備の事故は一度起きると大規模停電につながります。

そのため、

👉 「壊れてから直す」ではなく
👉 「壊れる前に気づく」

ことが最も重要です。
